Modix & GOAT Toolhead Carriage change
Modix lagerblocks byte “gantry carriage”
Följande presentation går stegvis igenom hur du monterar ner gantryt för att sedan ha möjlighet att montera det nya lagerblocket, viktigt att tänka på att denna genomgången kräver två personer är närvarande för service, detta för att undvika risten att klämma kablarna eller skada andra komponenter.
Guiden kommer ha färgkodat bildspel i grönt & rött där rött representerar lösa delar som bör hanteras varsamt och hållas av en person.
Det rekommenderas att ni tittar igenom hela guiden innan ni kör igång!
Första steget

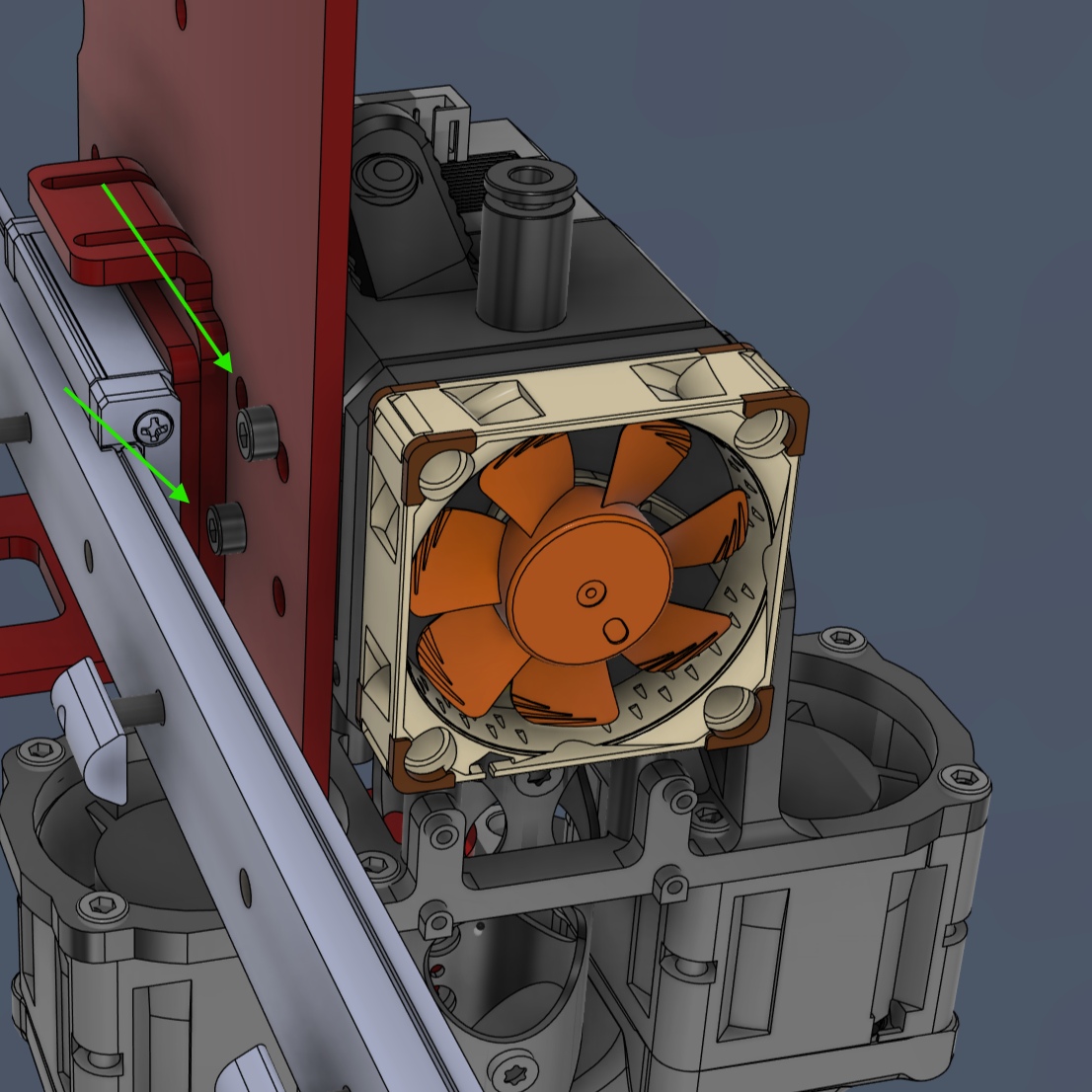

Börja med att montera av GOAT toolhead, skruva loss de 2st M3 skruvar som sitter bakom plattan riktat mot gantryt.
Steg 2

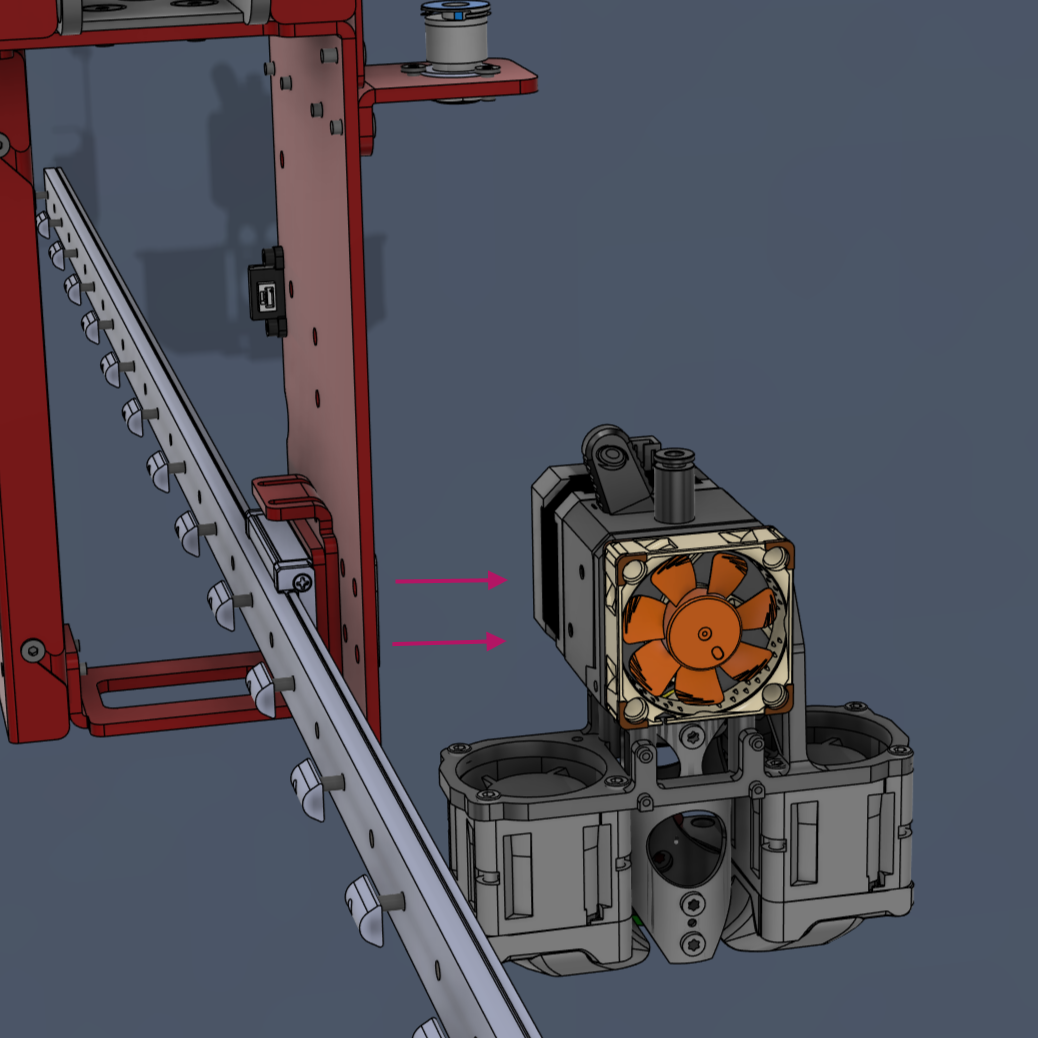

Nu är GOAT toolhead löst och bör hållas så att inga kablar slits av eller skadas under servicen.
Steg 3

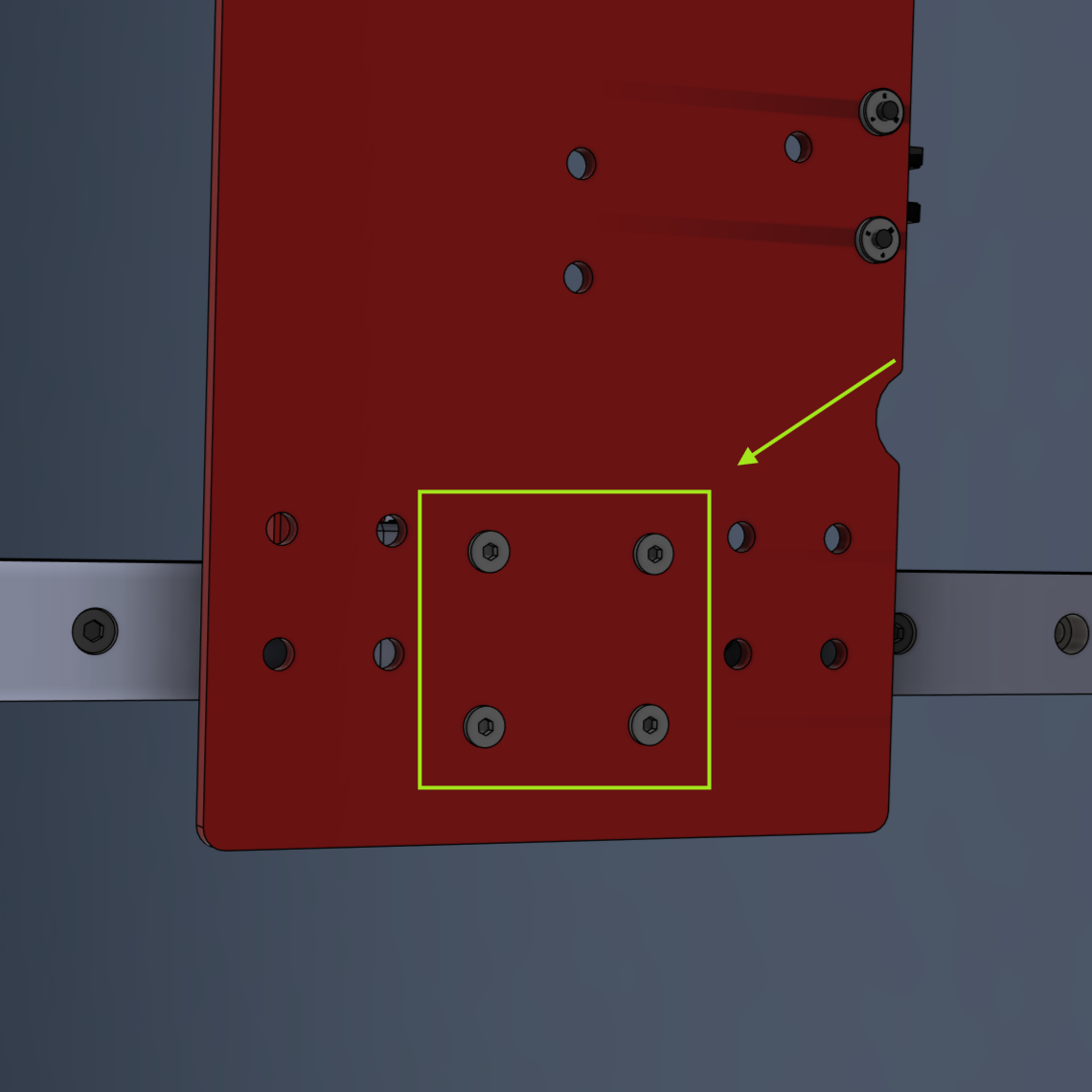

Montera av de 4 skruv som sitter fast i lagerblocket
OBS Detta gör att hela printhuvudet blir löst !!!
Steg 4

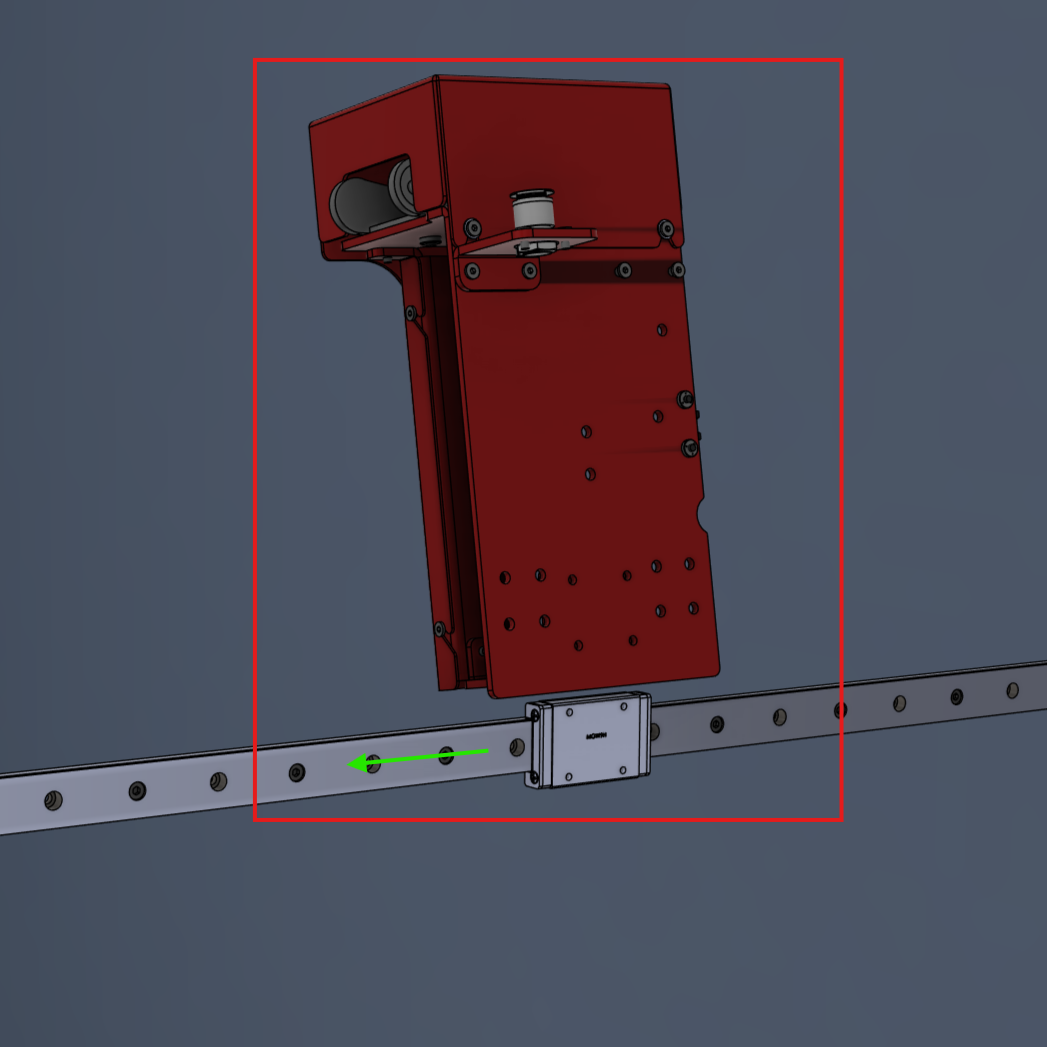

Nu är printhuvudet helt löst, flytta lagerblocket ifrån printhuvudet mot vänster sida.
Steg 5

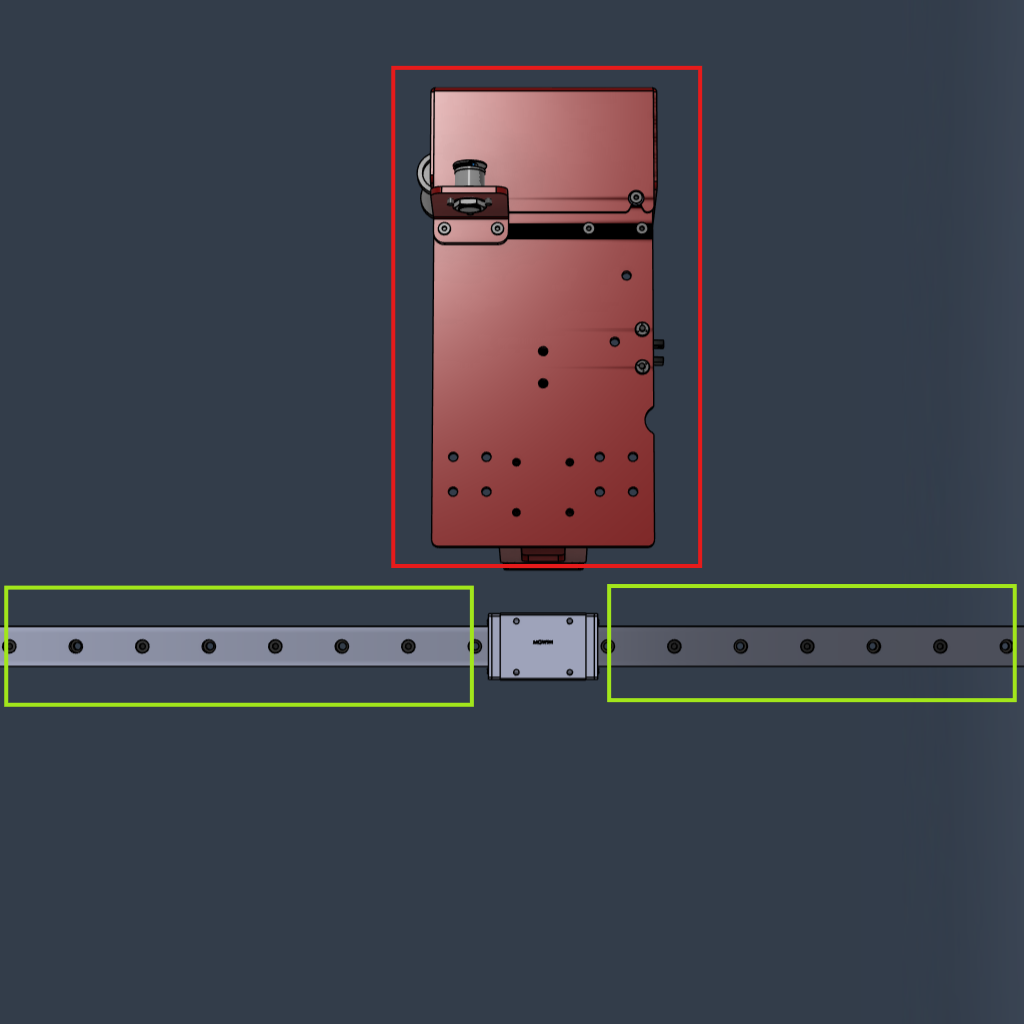

Börja skruva av linjär-enhetens alla skruvar
Alternativt kan man skruva av dem så löst som möjligt utan att plocka av linjär-enheten detta kan vara lite svårt men det är möjligt.
TIPS mät eller märk upp linjär-enhetens placering för att enklare återställa efter installationen enkelt gjort med maskeringstejp eller liknande i höger sida
Steg 6

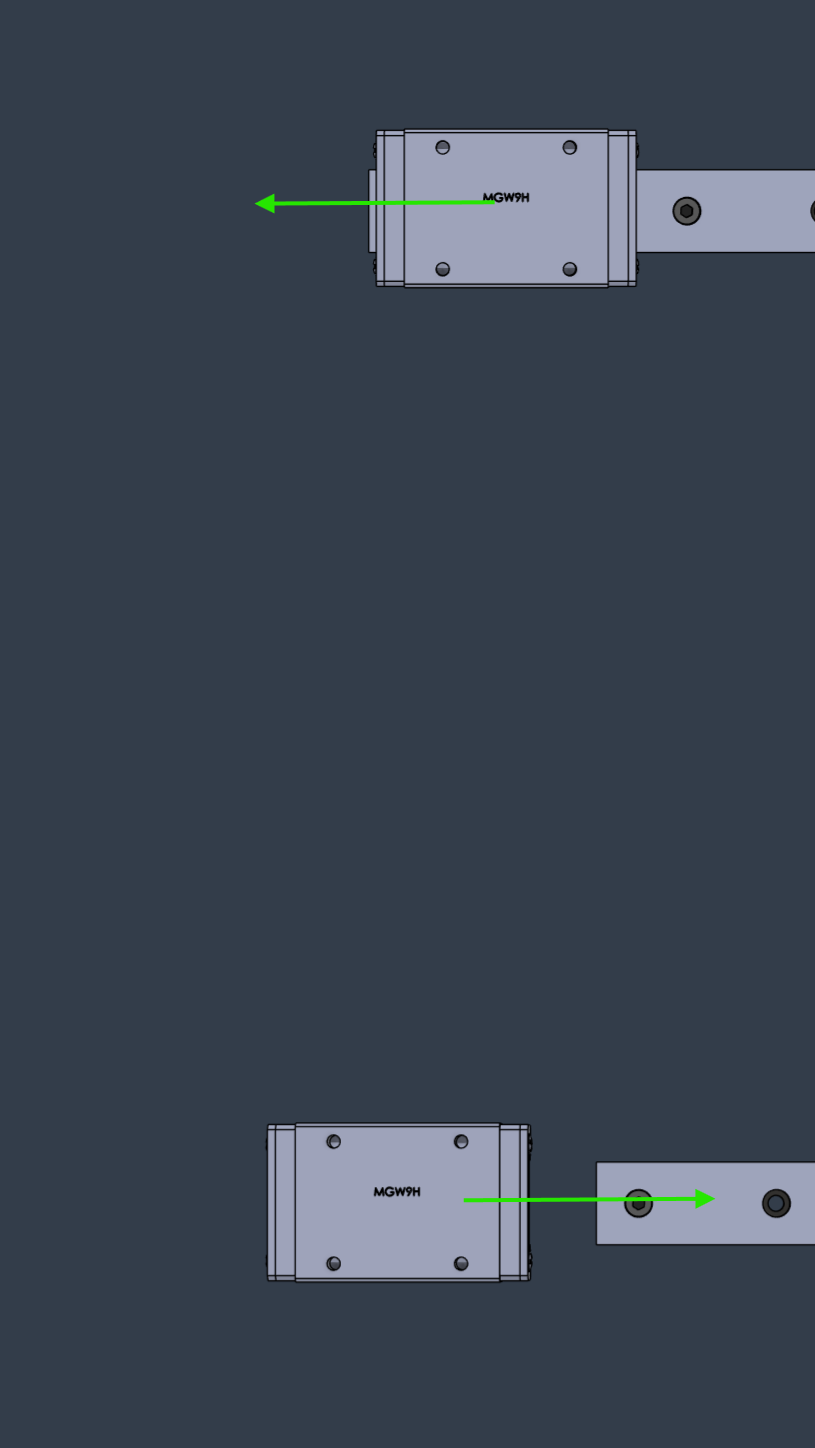

För av lagerblocket och kassera.
När det nya lagerblocket skall föras på var försiktig och utnyttja plastskenan som följer med för att guida lagerblocket på sin plats.
Vi hoppas att denna guiden var hjälpsam, och att er Modix skrivare kör för fullt igen!
