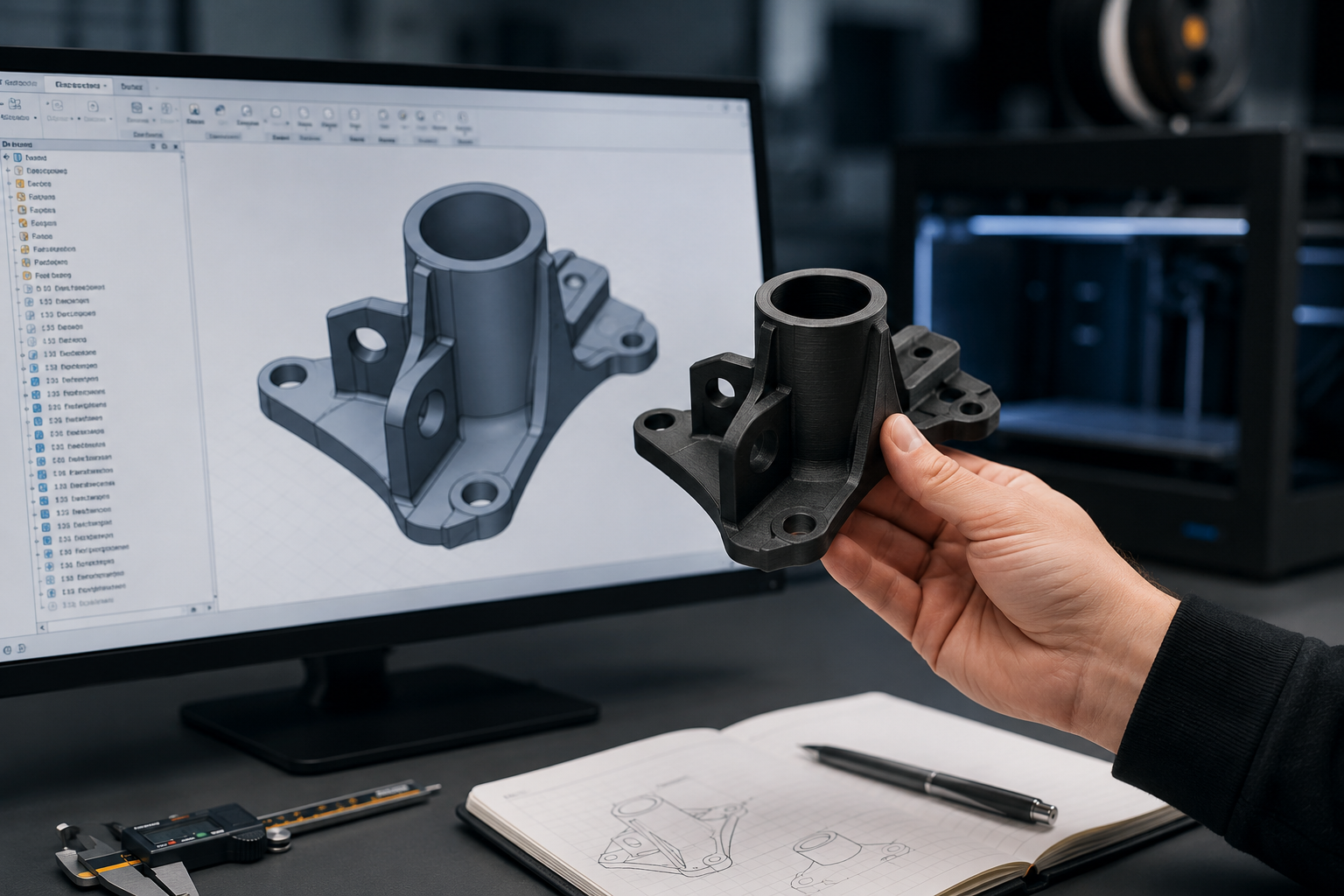

Din prototyp fungerar – men är den redo för produktion?
Att lyckas ta fram en fungerande prototyp är ett stort steg. Det är ofta där en idé för första gången blir fysisk, testbar och möjlig att visa upp för andra. För många företag är det också där projektet börjar kännas “på riktigt”.
Men en fungerande prototyp är inte samma sak som en produktionsklar produkt.
Det är en viktig skillnad.
En prototyp ska ofta bevisa att en idé fungerar. En produktionsprocess ska bevisa att samma idé kan tillverkas om och om igen, med rätt kvalitet, till rätt kostnad och med så få överraskningar som möjligt.
Det är där många projekt fastnar.
Hos Hjort Creations hjälper vi företag att ta steget från idé och prototyp till fungerande tillverkning. Ibland handlar det om en första fysisk modell. Ibland om en pilotserie. Ibland om en produktionsserie. Men oavsett steg är det viktigt att förstå att en detalj som går att tillverka en gång inte automatiskt är redo att produceras i större skala.
En prototyp visar att något kan fungera
En prototyp är värdefull. Den gör det möjligt att känna, testa, mäta och utvärdera en idé i verkligheten.
För 3D-printade produkter och komponenter kan en prototyp användas för att kontrollera form, passning, funktion, ergonomi, montering eller design. Det är ofta mycket snabbare och billigare än traditionell verktygsbunden tillverkning.
Men prototypens uppgift är inte alltid att bevisa att produkten är färdig för produktion.
Det är lätt att blanda ihop dessa två saker.
En prototyp kan vara framtagen på en specifik skrivare, med ett specifikt material, i en specifik miljö och med inställningar som råkade fungera just där och då. Den kan dessutom ha krävt manuell justering, efterbearbetning eller praktisk problemlösning för att bli bra.
Det är helt normalt i prototypstadiet.
Men när samma detalj ska tillverkas i 50, 500 eller 5 000 exemplar förändras kraven. Då räcker det inte att det går att få fram en fungerande del. Då måste processen vara repeterbar.
En konsument maskin och en produktionsprocess är två olika saker
Vi möter ibland kunder som redan har skrivit ut en eller två detaljer på en egen 3D-skrivare. Det är ofta ett väldigt bra utgångsläge. Kunden har redan testat idén, sett att formen fungerar och kanske verifierat att detaljen fyller sin grundläggande funktion.
Men det betyder inte automatiskt att samma metod fungerar i produktion.
När man skriver ut en eller två detaljer själv kan man ofta acceptera saker som inte fungerar i större skala. Man kanske ändrar temperaturen lite. Man kanske testar en annan slicerprofil. Man kanske slipar lite i efterhand, borrar upp ett hål, värmer en kant eller gör små justeringar för att få detaljen att fungera.
Det är inget fel med det i utvecklingsfasen.
Problemet uppstår när samma arbetssätt ska upprepas många gånger.
I större skala blir små variationer snabbt stora problem. Det kan handla om materialets toleranser mellan olika batcher, faktisk filamentdiameter, flöde, temperaturvariationer i skrivare och omgivning, skillnader mellan olika maskiner, ändringar mellan olika slicerversioner, fukt i materialet, krympning, skevhet, supportstruktur, efterbearbetningstid, toleranser vid montering och behovet av kvalitetskontroll.
Det som fungerade en gång hemma på en maskin kan alltså bli svårt att producera på samma sätt i större skala.
Inte för att prototypen var dålig.
Utan för att prototypen inte hade som uppgift att bevisa produktionsprocessen.
Samma modellfil kan ge olika produktionsresultat
En vanlig missuppfattning är att en 3D-modell är en fast sanning. Har man bara en STL-fil, STEP-fil eller annan 3D-modell tänker många att resultatet borde bli detsamma oavsett vem som skriver ut den, vilken maskin som används eller hur produktionen sätts upp.
I praktiken är det inte riktigt så enkelt.
Innan en FDM-skrivare kan tillverka detaljen behöver modellen översättas till G-code. Det sker i slicern. Där bestäms bland annat perimeter, lager, infill, support, sömplacering, extrusion width, hastigheter och hur tunna väggar eller små detaljer ska hanteras.
Det betyder att två olika slicers, två olika versioner av samma slicer eller två olika inställningar kan skapa olika toolpaths från samma 3D-modell.
Även orienteringen på byggplattan spelar stor roll. En detalj kan få helt olika mekaniska egenskaper, ytfinish, toleranser och supportbehov beroende på vilket håll den vänds. Samma detalj kan vara stark i en riktning och svagare i en annan. Den kan kräva mycket support i en orientering men nästan ingen support alls i en annan. Den kan också få olika synliga lagerlinjer, olika passform mot andra komponenter och olika risk för skevhet eller deformation.
I mer komplexa meshfiler kan även rotation, meshkvalitet och små geometriska avvikelser påverka hur slicern tolkar modellen och bygger upp toolpathen. Det kan handla om tunna väggar, små radier, överlappande ytor, öppna meshfel eller detaljer som ligger precis på gränsen för vad den valda linjebredden kan återge.
Det är en av anledningarna till att professionell FDM-produktion inte bara handlar om att “starta en print”. Det handlar om att kontrollera hela kedjan från CAD och filformat till slicning, materialval, maskin, miljö, kvalitetssäkring och repeterbarhet.
Samma modellfil kan alltså vara utgångspunkten. Men det är produktionsprocessen som avgör slutresultatet.

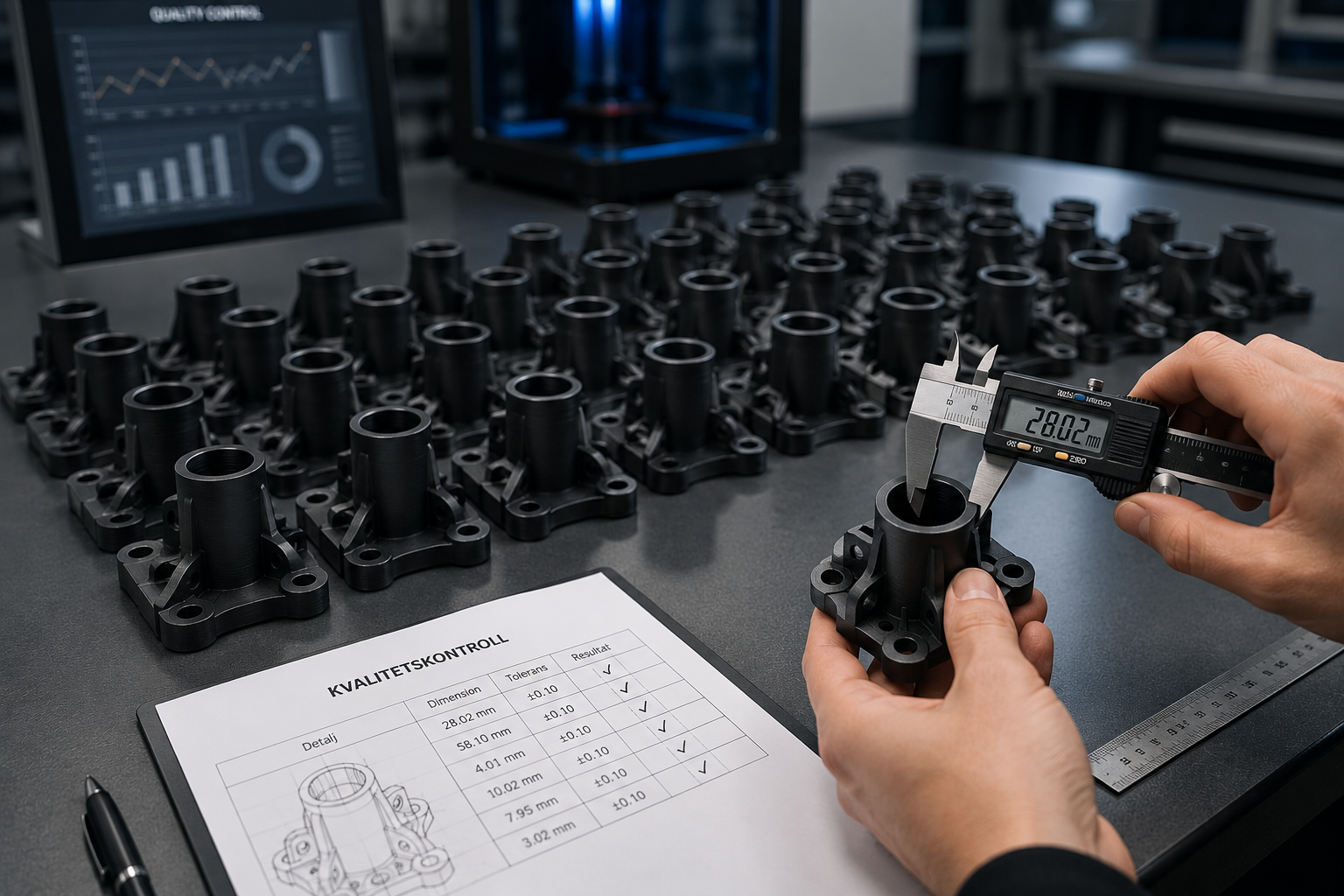

Repeterbarhet är viktigare än tur
När man går från prototyp till produktion blir repeterbarhet ett av de viktigaste orden.
En detalj som blir bra ibland är inte produktionsklar. En detalj som blir bra när rätt person står vid rätt maskin med rätt material och rätt slicerversion är inte heller nödvändigtvis produktionsklar.
En produktionsklar process behöver kunna leverera samma resultat om och om igen. Det betyder inte att allt måste vara perfekt från början, men det betyder att processen måste vara tillräckligt stabil för att kunna kontrolleras, förbättras och skalas.
För 3D-printing handlar det ofta om att förstå hur detaljen ska orienteras, hur mycket support den kräver, om toleranserna är anpassade för den valda tillverkningsmetoden och om materialet klarar den miljö där produkten faktiskt ska användas.
Det handlar också om praktiska saker som hur detaljen tas bort från byggplattan, hur lång tid efterbearbetningen tar, hur varje del ska kontrolleras och vad som händer om produktionen flyttas till en annan maskin eller materialbatch.
Det är den typen av frågor som avgör om en prototyp kan bli en produkt.

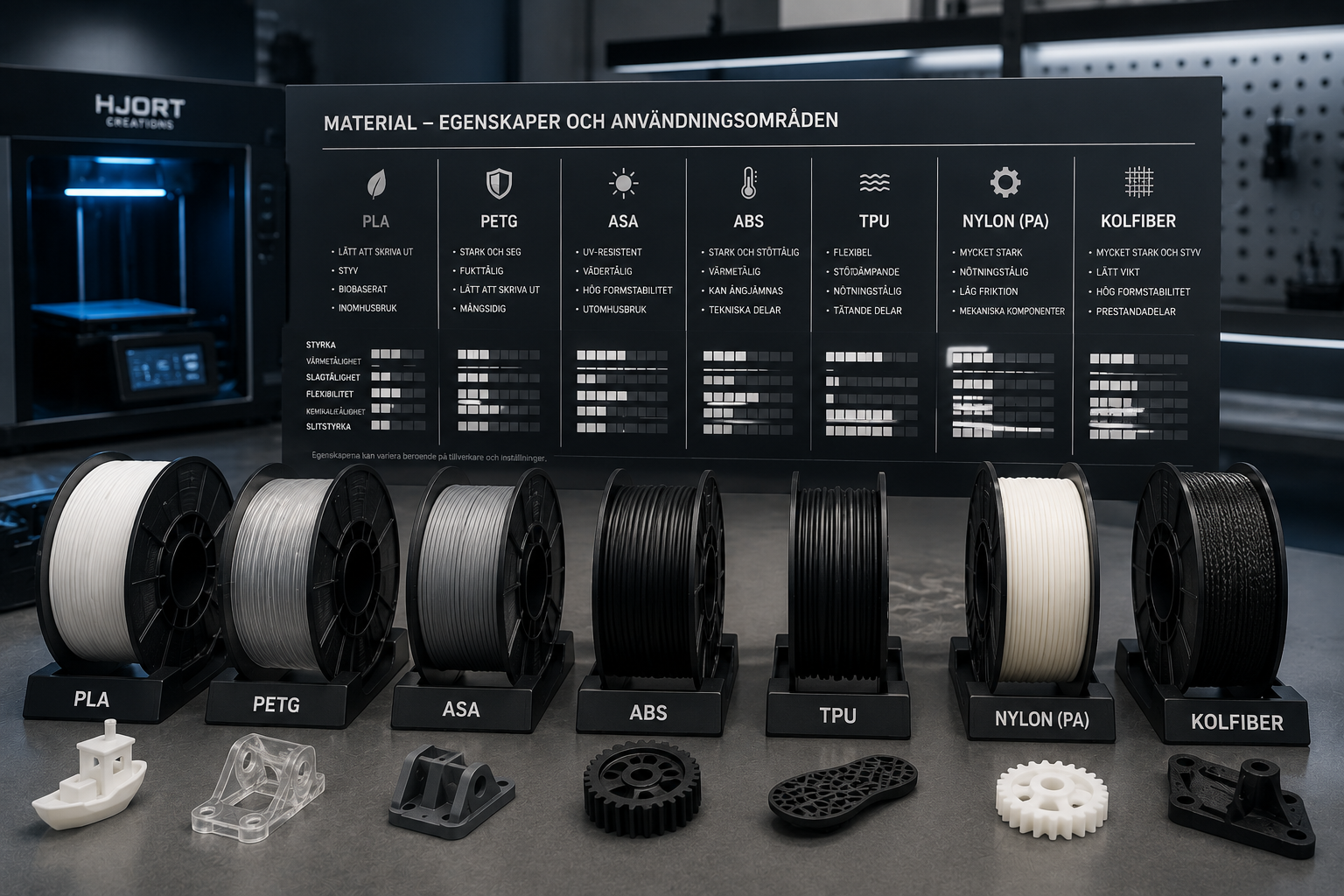

Materialet beter sig inte alltid som man tror
Materialval är en av de vanligaste sakerna som underskattas i produktutveckling.
Det är lätt att tänka att “plast är plast”, men inom 3D-printing är skillnaderna stora. PLA, PETG, ASA, ABS, TPU, PA, PC och kolfiberförstärkta material beter sig väldigt olika. De har olika styrka, flexibilitet, temperaturtålighet, krympning, ytfinish och dimensionsstabilitet.
Dessutom kan samma typ av material skilja sig mellan olika tillverkare och olika batcher.
En detalj som fungerar i ett PLA-material på en öppen skrivare kanske inte fungerar i PETG. En detalj som ser bra ut i ASA kanske kräver en kontrollerad kammartemperatur för att inte slå sig. Ett flexibelt material kan fungera perfekt i en liten detalj, men bli svårt att hantera när geometrin blir större eller mer komplex.
Detta blir extra viktigt när produkten ska användas i verkliga miljöer. Ska den utsättas för värme, UV-ljus, kemikalier, mekanisk belastning, fukt eller utomhusmiljö? Ska den monteras ihop med andra delar? Ska den se likadan ut varje gång?
Det är först när material, geometri och tillverkningsprocess fungerar tillsammans som man har en stabil lösning.
Det är skillnad på att printa en del och att producera en produkt
Att skriva ut en detalj är en sak. Att producera en produkt är något annat.
När en detalj ska tillverkas i större antal behöver man titta på hela kedjan. Det handlar inte bara om printtiden. Det handlar också om förberedelse, materialhantering, maskintid, övervakning, borttagning från byggplattan, supportborttagning, eventuell slipning eller montering, kvalitetskontroll, packning och leverans.
En detalj som är billig att skriva ut en gång kan bli dyr om den kräver mycket manuellt arbete efteråt. En detalj som har låg materialkostnad kan ändå bli dyr om printtiden är lång eller kassationen hög.
En detalj som ser enkel ut i CAD kan bli svår att producera om den kräver support på fel ställen, har snäva toleranser eller måste efterbearbetas för hand.
Det är därför vi ofta pratar om produktionsanpassning, inte bara 3D-printing.
Målet är inte bara att få fram en del. Målet är att få fram rätt del, på rätt sätt, med en process som fungerar över tid.
Pilotserie är ofta det smartaste steget
När man har en fungerande prototyp men ännu inte vet exakt hur produkten beter sig i produktion är en pilotserie ofta ett mycket klokt nästa steg.
En pilotserie är inte full produktion. Det är ett kontrollerat utvecklingssteg där man tillverkar ett mindre antal delar för att verifiera produkt, material och process.
Det ger svar på frågor som är svåra att lösa teoretiskt. Hur lång tid tar varje del i verkligheten? Hur stabil är processen? Blir kvaliteten jämn mellan flera exemplar? Vilka moment tar mest tid? Var uppstår fel? Behöver designen justeras? Behöver toleranserna ändras? Är materialet rätt? Går detaljen att packa, hantera och använda som tänkt?
Efter en pilotserie har man ett mycket bättre underlag för att fatta beslut om fortsatt produktion. Då kan man börja optimera styckpris, kapacitet, leveranstid och kvalitet utifrån verkliga data istället för antaganden.
Det är ofta här en produkt går från “lovande idé” till “möjlig produktionslösning”.
Design för additiv tillverkning
En vanlig missuppfattning är att man kan ta vilken CAD-modell som helst och bara skriva ut den.
Ibland går det.
Men om målet är en stabil och kostnadseffektiv produktionsprocess behöver detaljen ofta designas för den tillverkningsmetod som ska användas.
Detta kallas ofta DfAM – Design for Additive Manufacturing.
För FDM/FFF kan det innebära att man anpassar detaljen för rätt printorientering, minskar behovet av support, bygger in styrka i rätt riktning, justerar toleranser, delar upp stora detaljer på ett smart sätt eller förenklar efterbearbetningen.
Små designändringar kan göra stor skillnad. En radie på rätt ställe kan minska risken för sprickor. En ändrad väggtjocklek kan förbättra printbarheten. En annan delning kan minska support och spara många timmars produktionstid. En justerad tolerans kan göra skillnaden mellan delar som passar ibland och delar som passar varje gång.
Det är därför produktionsanpassning bör komma in tidigt, inte först när allt redan är låst.
3D-printing kan vara både prototyp och produktion
3D-printing används ofta för prototyper, men det är långt ifrån hela bilden.
Rätt använt kan additiv tillverkning vara ett mycket starkt verktyg även för slutprodukter, produktionsserier, reservdelar, fixturer, specialanpassade komponenter och stora geometrier där traditionell tillverkning blir dyr eller långsam.
Fördelarna är särskilt tydliga när man behöver korta ledtider, flexibel produktion, snabb produktutveckling, låg verktygskostnad, geometrier som är svåra att tillverka traditionellt, kundanpassade lösningar, produktion utan stora startkostnader, möjlighet att ändra design mellan versioner och skalbar produktion utan formsprutningsverktyg.
Men precis som med alla tillverkningsmetoder krävs rätt process.
Det är inte maskinen ensam som skapar en bra produkt. Det är kombinationen av design, material, maskin, processkunskap och kvalitetskontroll.
När ska man tänka på produktion?
Helst tidigare än man tror.
Det bästa är att börja tänka på produktion redan under prototypfasen. Inte för att allt måste vara perfekt från början, utan för att tidiga beslut påverkar mycket senare i projektet.
Materialval, väggtjocklek, toleranser, delning, montering och ytkrav kan få stor betydelse för både kostnad och kvalitet.
Ju tidigare man identifierar riskerna, desto enklare och billigare är de ofta att lösa.
Det betyder inte att varje prototyp måste vara produktionsklar. I början ska man kunna testa snabbt, misslyckas, ändra och utveckla. Men när produkten börjar närma sig verklig användning behöver man skifta fokus.
Frågan går från “kan vi få detta att fungera?” till “kan vi få detta att fungera varje gång?”
Det är den skillnaden som avgör om en prototyp kan bli en produkt.
Hur Hjort Creations kan hjälpa
Hos Hjort Creations arbetar vi med additiv tillverkning i praktiken varje dag. Vi hjälper företag med allt från tidiga prototyper till produktionsanpassning, materialval, DfAM, pilotserier och serieproduktion.
Vi kan hjälpa till att utvärdera om en befintlig prototyp är redo för nästa steg, eller om designen behöver justeras för att bli lättare, starkare, billigare eller mer repeterbar att tillverka.
Ibland är rätt lösning att 3D-printa slutprodukten. Ibland är 3D-printing rätt metod för prototyper och pilotserier innan produkten går vidare till en annan tillverkningsmetod. Ibland är svaret att kombinera flera tekniker.
Det viktiga är att välja rätt väg utifrån produktens krav, volym, material, kostnad och användningsområde.
En fungerande prototyp är en fantastisk början. Men det är först när produkten kan tillverkas stabilt, kontrollerat och repeterbart som den verkligen är redo för nästa steg.
Har du en prototyp som fungerar, men är osäker på om den är redo för produktion?
Då hjälper vi gärna till att titta på nästa steg.
