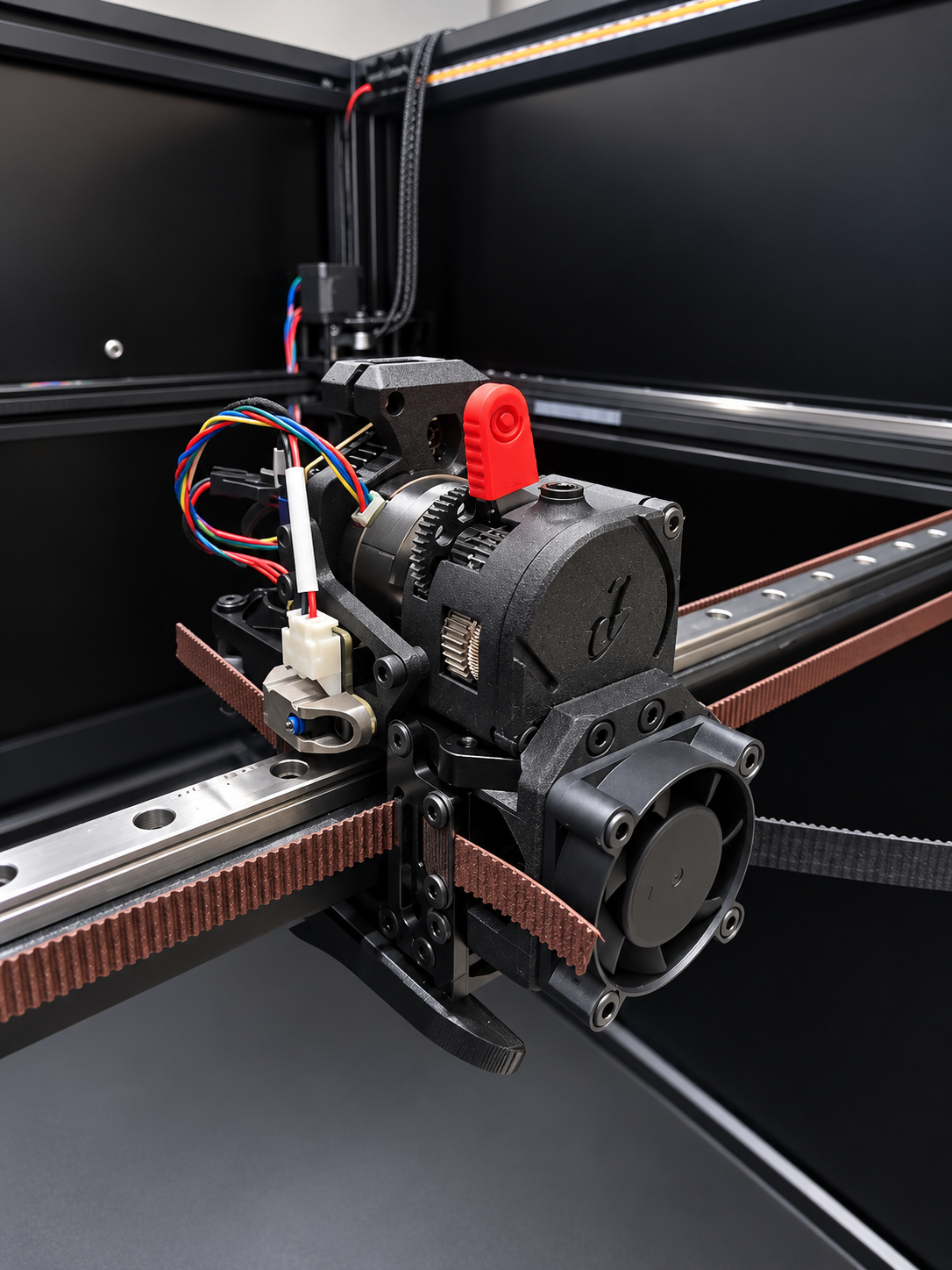

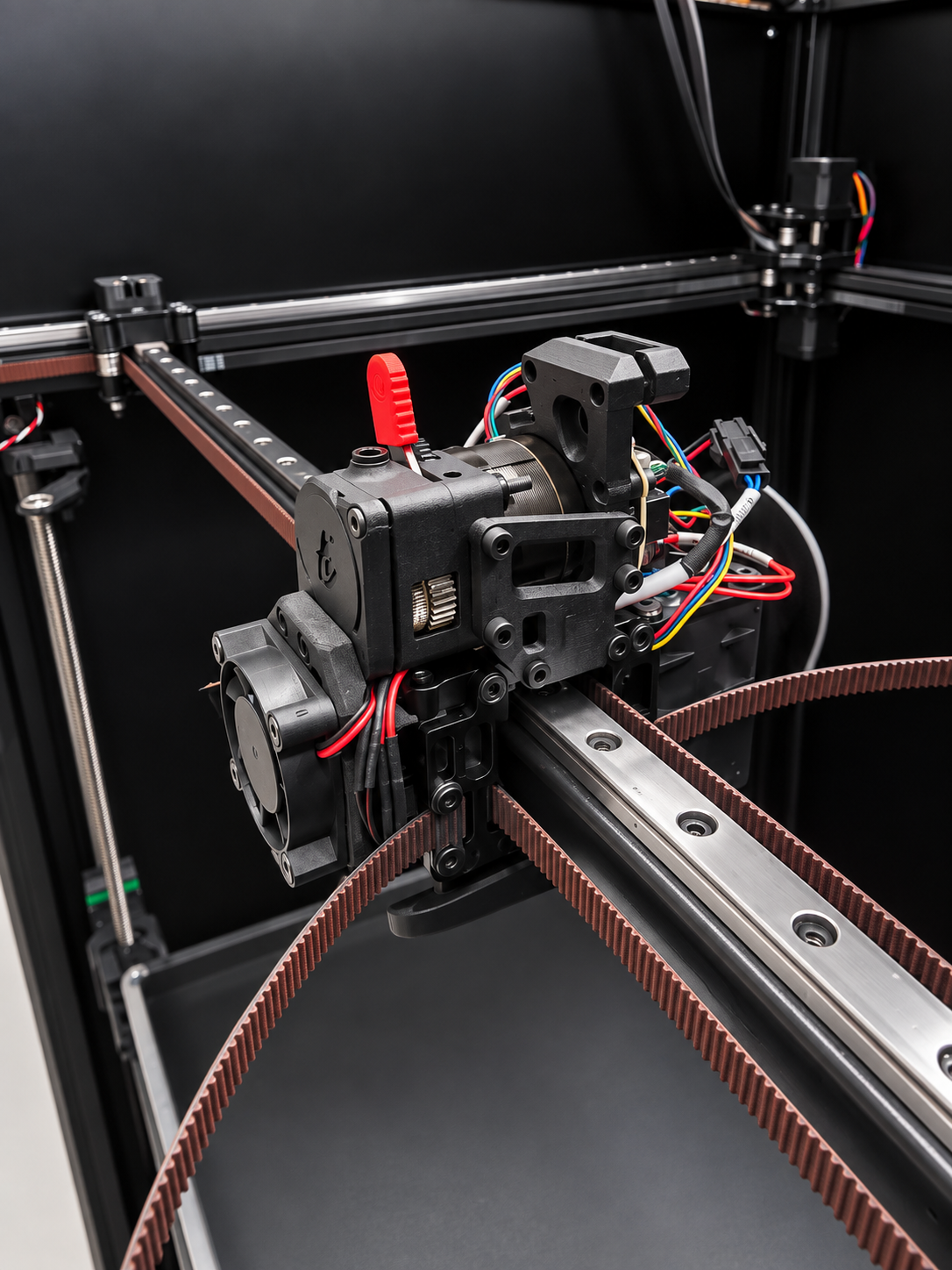

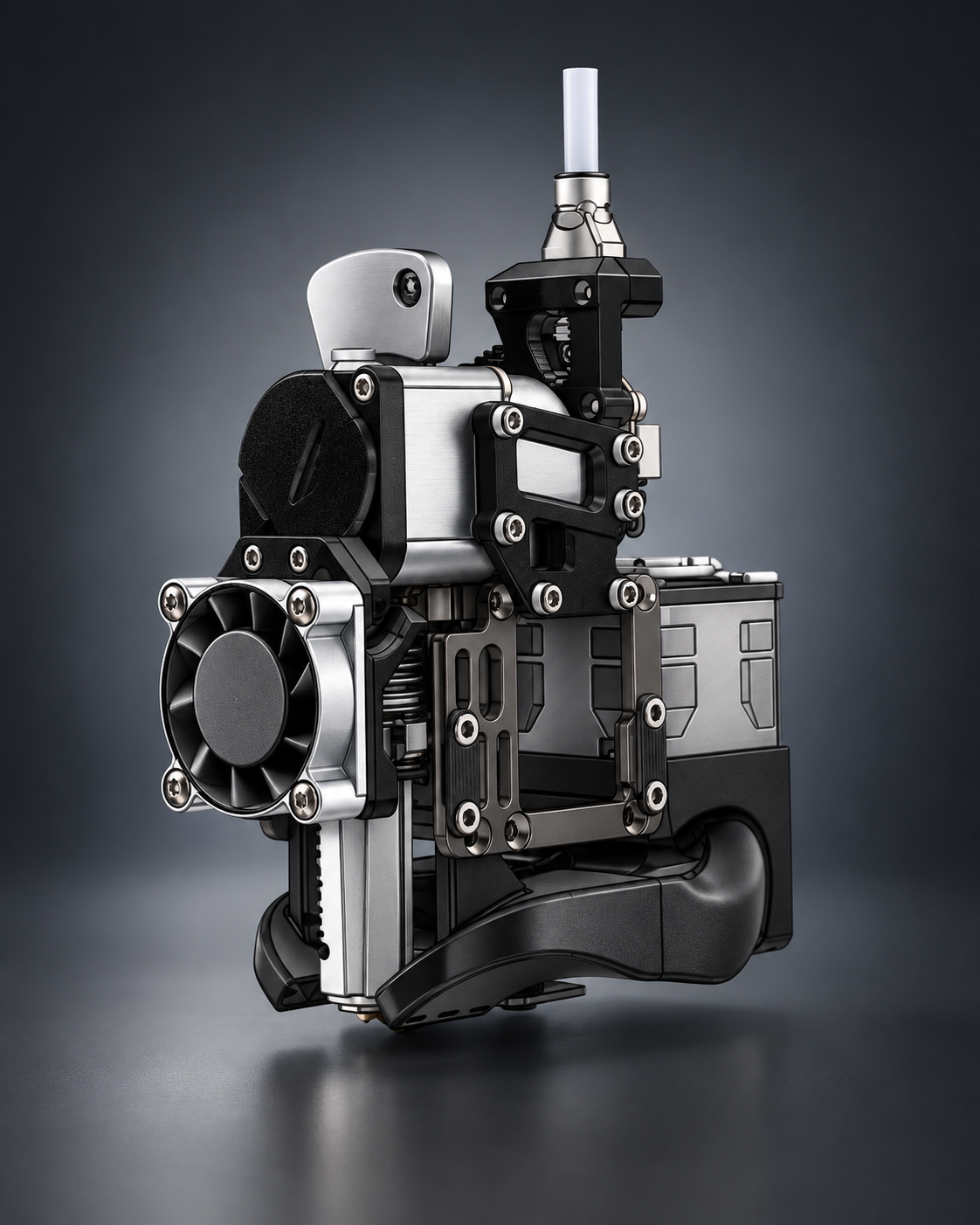

Sleipner - Printhuvud för RatRig 4.1

High Flow Toolhead – LGX Lite PRO + CHC-XL

Ett högflödes-printhuvud utvecklat av Hjort Creations för kombinationen Bondtech LGX Lite PRO och CHC-XL hotend.

Printhuvudet är framtaget för stora och snabba FDM-maskiner där standardlösningar börjar begränsa den verkliga utskriftshastigheten. Kombinationen av LGX Lite PRO och CHC-XL ger ett mycket högt och stabilt materialflöde samtidigt som filamenthanteringen blir enklare än med många Orbiter-baserade lösningar.

Högt flöde för snabbare utskrifter

Beroende på material, munstycke och utskriftsgeometri kan systemet arbeta med flöden på omkring 80 mm³/s.

I våra egna maskiner kör vi regelbundet upp till cirka 60 mm³/s med 0,6 mm munstycke, vilket ger en markant ökning av den praktiska utskriftshastigheten.

Som jämförelse ligger ett Rapido UHF i våra applikationer realistiskt omkring 35–40 mm³/s. Det innebär att den nya lösningen kan ge närmare dubbla materialflödet när maskinen och modellen tillåter det.

Bondtech LGX Lite PRO

LGX Lite PRO ger inte bara den kraft som behövs för höga flöden, utan gör också den dagliga hanteringen enklare.

Filamentet är betydligt enklare att ladda och byta än med den Orbiter-lösning vi tidigare använt. Extrudern har dessutom tillräckligt bra grepp för att mata material från stora spolar.

I våra tester har systemet utan problem matat från 8 kg filamentrullar vid cirka 50 mm³/s, förutsatt att filamentvägen och PTFE-slangen hålls relativt korta och har låg friktion.

Filamentsensor

Printhuvudet är inte konstruerat för Orbiter Smart Sensor, och vi rekommenderar därför att en annan filamentsensor används tillsammans med denna lösning.

Du kan hitta sensoren vi använder själv här
