Hatthyllehållare till Audi Q2 – ritad och 3D-printad
Den 3D-printade hållaren och originaldelen som referens.
En liten plastdetalj kan göra stor skillnad i vardagen. På en Audi Q2 håller fästet på hatthyllans sida hyllan på plats i bilens infästning. När den delen saknas behöver lösningen börja med rätt passform.
Vi har ritat en egen hatthyllehållare i Fusion, tillverkat den med 3D-printing och provmonterat konstruktionen i en Audi Q2 av årsmodell 2018. Resultatet finns både som ett färdigt par och som filer för dig som vill skriva ut själv.
Från originaldel till egen konstruktion

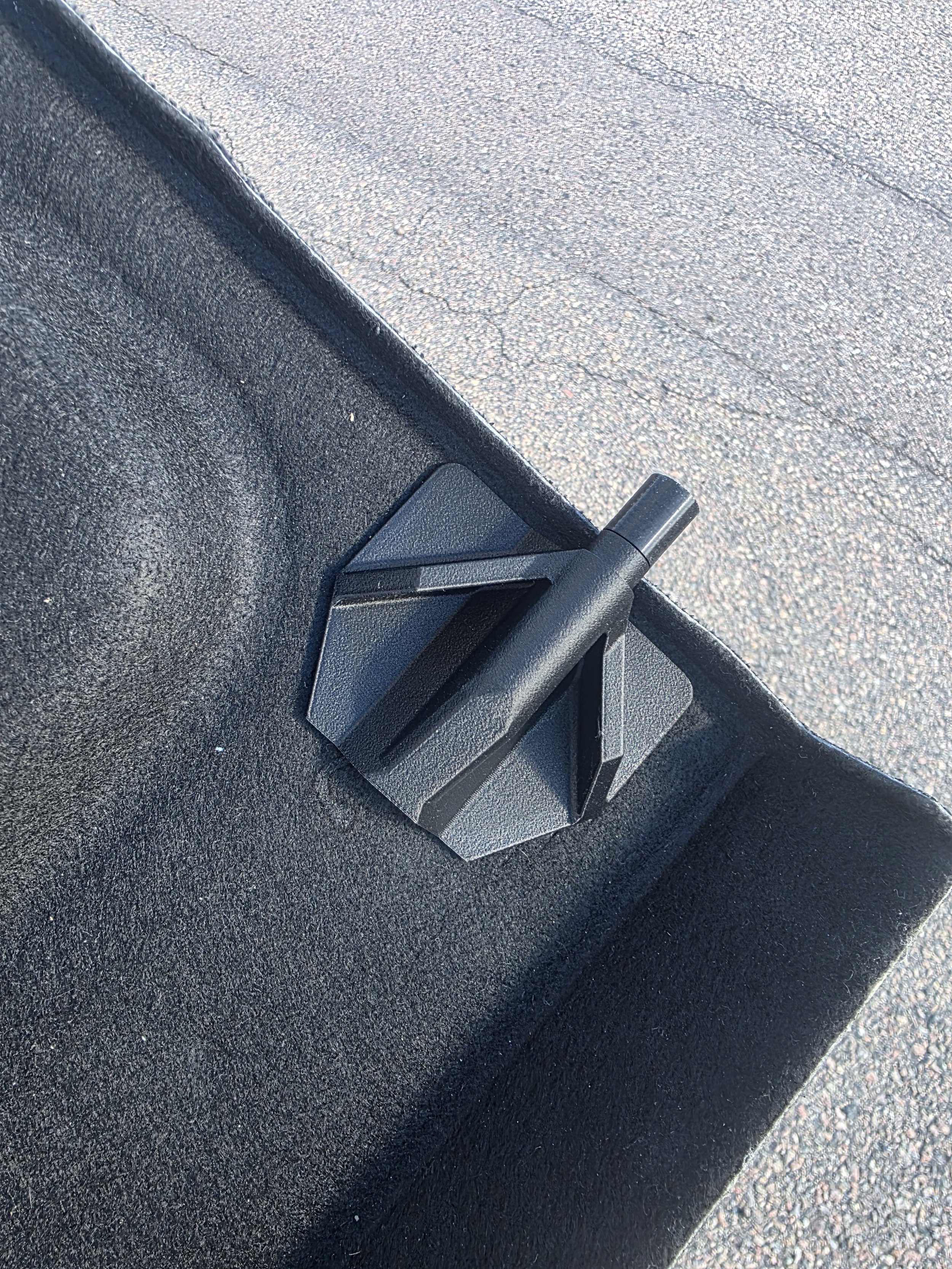

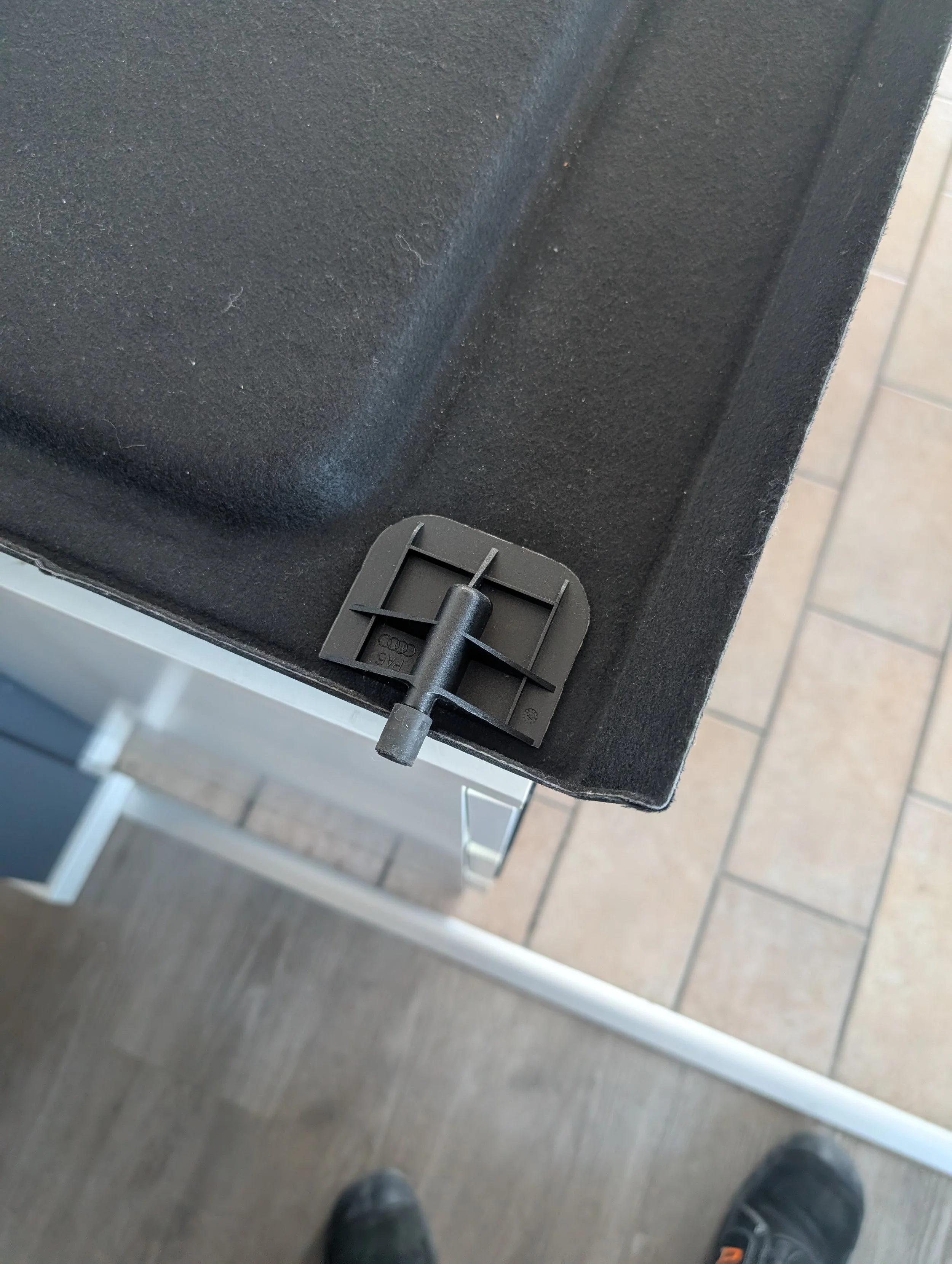

Originalfästet gav oss en konkret referens för form och funktion. I CAD-arbetet tog vi fram en hållare med en styv kropp och en separat, flexibel spets. Bilderna visar originaldelen och vår printade version på hatthyllan, så att du kan jämföra lösningarna.
Att rita en ersättningsdel handlar om mer än att få till utsidan. Den ska också fungera tillsammans med de delar som redan finns. Därför är provmonteringen i bilen en viktig del av arbetet.
ABS-CF, TPU och en skruv som förstärkning
Kroppen printas i ABS-CF, medan den lilla spetsen längst ut printas separat i TPU. På så sätt kan vi kombinera en styv kropp med en flexibel kontaktdel. Konstruktionen förstärks dessutom med en M3 × 20 mm-skruv per hållare.
Det här projektet visar hur vi arbetar med produktutveckling och 3D-printing: vi utgår från detaljens uppgift och väljer konstruktion och material därefter.
Köp ett färdigt par eller skriv ut själv
Komplett 3D-printat par – 349 kr inklusive moms. För dig som vill ha delarna färdiga. Hållarna levereras kompletta med monterade skruvar. Se och beställ hatthyllehållarna till Audi Q2.
Digitalt STL-paket – 99 kr inklusive moms. För dig som har en egen 3D-skrivare. Paketet innehåller separata filer för kropp och TPU-spets samt information om material och användning. Licensen gäller privat bruk; varken filerna eller utskrifter av modellen får säljas vidare. Köp STL-filerna till hatthyllehållaren.
Kontrollera passformen före köp
Konstruktionen är provad i en Audi Q2 från 2018. Jämför fästets form och infästning med bilderna. Vi har inte verifierat passformen för andra bilmodeller eller samtliga årsmodeller av Q2. Är du osäker får du gärna kontakta oss innan du beställer.
